搜索更多信息
产品特点
◆ 双组分交联型丙烯酸酯胶粘剂。

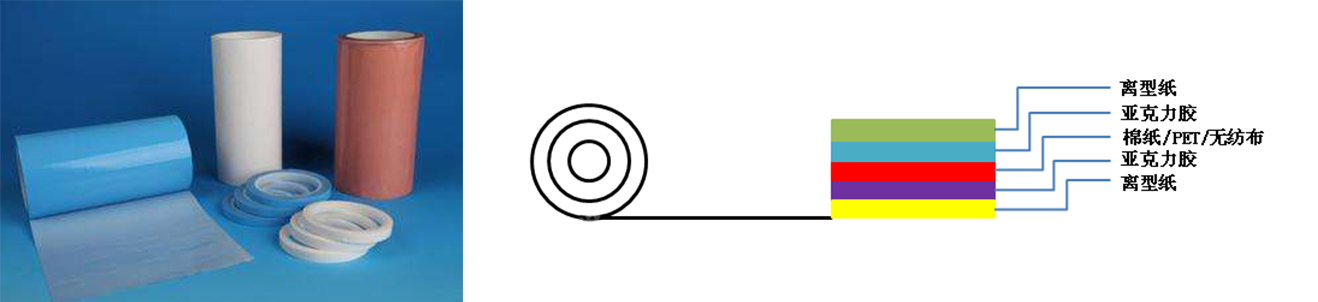

◆ 对各类被粘物都有很好的粘结力、并拥有优良的耐应力、适合双面胶带用。
◆ 除金属表、也合用于对烯烃、聚氨酯泡沫的粘结。
◆ 不含有能引起新居综合症物质的无甲苯型。
产品性状
表观 | 黄色微浊液 |
固含量(%) | 46.0 ~ 48.0 |
粘度(Pa·s,25℃) | 4.5 ~ 8.5 |
溶剂组成 | 乙酸乙酯 |
使用步骤（例）
◆ 混合：与硬化剂 L-45E 充分混合后使用。
◆ 干燥：80℃×2min。※在针对 VOC、气味低减对策上 ，建议使用时进行充分的干燥。
◆ 熟成：23℃×7 天。
◆ 合用期：常温 3~4 幼时、混合后请尽快使用。出格是在夏季等高温多湿季节使用时必要把稳。
粘着机能
项目 | 机能 | 测试步骤 |
粘着力(10??N/10mm) | 412 | 23℃ 50%RH 前提下 ，24mm 宽贴附于不锈钢板 ，20min 后进行 300mm/min ， 180°剥离。 |
1050 | ||
维持力(mm) | 0.3 | 贴附面积 20×20mm ，40℃下负载 1kg ，60min后丈量胶粘带产生的位移。 |
初粘力（钢球号 No.） | 3 | J.Dow 法 助跑 100mm 23℃ 50%RH |
备注: 1)硬化剂增长量：主液／L-45E＝1kg／16.5g。 2) 基材：聚酯薄膜 25μm ，涂布量：25μm dry。 | ||
◆ 包装 钢桶：180Kg 装。
◆ 贮存 30℃以下保留于危险品贮存室、请尽量在采办后 3 个月内使用。
