搜索更多信息

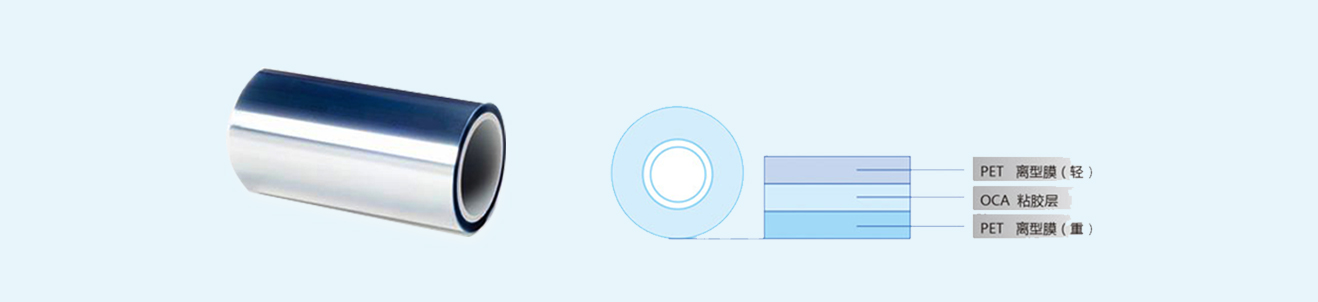

产品特点
◆ 双组分交联型的丙烯酸酯胶粘剂。
◆ 优良的通明性、对塑料的粘结力较高、拥有高凝聚力。
◆ 在聚碳酸酯、亚克力等塑料板上粘贴涂布制品后、即便加热也看不到起泡和膨胀景象。
产品性状
表观 | 淡黄色通明液体 |
固含量(%) | 35.5 ~ 37.5 |
粘度(Pa·s,25℃) | 4.0 ~ 9.0 |
溶剂组成 | 甲苯?乙酸乙酯?丁酮 |
使用步骤（例）
◆ 混合：与硬化剂 NE-100X 充分混合后使用。
◆ 干燥：90℃×3min。
◆ 熟成：23℃×7 天。
◆ 合用期：混合后请尽快使用。
◆ 例① NE-100X/To/IPA=5g/90.25g/4.75g
※不能和异氰酸酯系硬化剂共用.
◆ 例② NE-100X/MEK=5g/95g
粘着机能
项目 | 机能 | 测试步骤 |
粘着力(10??N/10mm) | 450 | 23℃ 50%RH 前提下，24mm 宽贴附于不锈钢板（研磨板），20min 后进行 300mm/min，180° 剥离。 |
1148 | ||
维持力(mm) | 0.1以下 | 贴附面积 20×20mm，40℃下负载 1kg，60min后丈量胶粘带产生的位移。 |
备注: 硬化剂增长量：主液／NE-100X＝1kg／0.306g。 如有效于贴付玻璃板的场所，除上述硬化剂表，请增长使用增长剂 C-50，增长量：主液/C-50=1Kg/1.2~2.4g 基材：聚酯薄膜 25μm，涂布量：25μm dry 。 | ||
◆ 包装 钢桶：180Kg 装。
◆ 贮存 30℃以下保留于危险品贮存室、请尽量在采办后 3 个月内使用。
